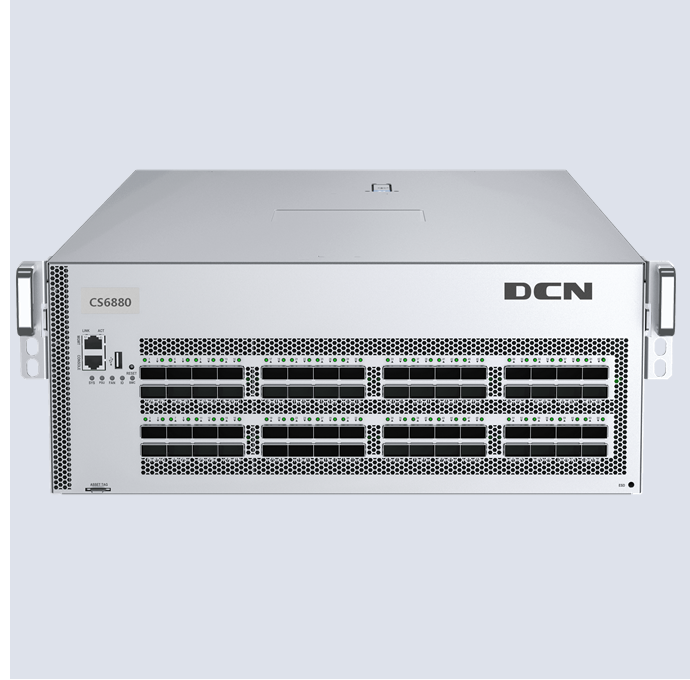

Cloud Stone 6880系列400G数据中心交换机

产品简介

Cloud Stone 6880（以下简称CS6880）系列交换机是神州数码(以下简称DCN)最新推出的新一代100G&400G数据中心交换机，它专为新一代数据中心特别设计，定位于新一代数据中心100G接入400G汇聚的应用场景。CS6880系列交换机支持丰富的数据中心特性，如VxLAN、Netconf、Telemetry、MC-LAG等。CS6880系列交换机包括CS6880-48C8Q...

彩页下载

Cloud Stone 6880 “云石”系列400G数据中心交换机

购物车

在线咨询

产品特点
产品规格
订购信息
相关手册
产品资质

Cloud Stone 6880（以下简称CS6880）系列交换机是神州数码(以下简称DCN)最新推出的新一代100G&400G数据中心交换机，它专为新一代数据中心特别设计，定位于新一代数据中心100G接入400G汇聚的应用场景。CS6880系列交换机支持丰富的数据中心特性，如VxLAN、Netconf、Telemetry、MC-LAG等。CS6880系列交换机包括CS6880-48C8QC-HI、CS6880-24B8QC-HI和CS6880-64QC-HI等设备。
其中：
CS68800-48C8QC-HI，支持48个100G DSFP接口 +8个400G QSFP-DD接口，支持5+1可插拔风扇和1+1可插拔电源；
CS6880-24B8QC-HI，支持24个200G QSFP56接口 +8个400G QSFP-DD接口，支持5+1可插拔风扇和1+1可插拔电源；
CS6880-64QC-HI，支持64个400G QSFP-DD接口，支持5+1可插拔风扇和3+1可插拔电源。
注：400G接口支持2x200G、4x100G 模式。

l 丰富的数据中心特性
CS6880交换机支持丰富的数据中心特性，如VxLAN、Telemetry、Netconf、MC-LAG等。
- VxLAN（Virtual eXtensible Local Area Network，虚拟扩展VLAN）
将虚拟机发出的数据包封装在UDP中，并使用物理网络的IP、MAC地址作为外层头进行封装，VxLAN网络技术是在传统物理网络基础上构建了逻辑的二层网络，极大降低了大二层网络对VLAN规格的需求，突破网络架构的束缚，支持多达16M用户进行隔离和标识，使大规模虚拟机迁移和异构虚拟迁移成为可能。现支持静态VXLAN隧道、VXLAN2层网关、VXLAN3层网关、DCI等功能。
- Netconf（Network Configuration Protocol网络配置协议）
一种基于XML 之上的网管和网络设备之间通信的机制，网络管理员可以利用这套机制在网管上增加、修改、删除网络设备的配置，获取网络设备的配置和状态信息。网管可以通过Netconf使用这些API管理网络设备。
Netconf的一个重要特点是可以直接使用网络设备已有的功能模块，降低了Netconf的开发成本，而且可以扩展设备未来将会支持的新特性。
相对SNMP，Netconf在配置保护&备份&查询上，更胜一筹；扩展性和安全性方面更丰富、更灵活。
Netconf协议因其良好的易用性和扩展性，已经随着SDN技术的逐步落地得到了越来越广泛的使用，主流设备厂商设备均可以支持Netconf功能。
-MC-LAG（MultiChassis Link Aggregation Group跨设备链路聚合组）
MC-LAG为将一台设备与另外两台设备进行跨设备链路聚合，从而把链路可靠性从单板级提高到了设备级，组成双活系统的技术。
MC-LAG作为一种跨设备链路聚合的技术，除了具备增加带宽、提高链路可靠性、负载分担的优势外，还具备以下优势：
• 更高的可靠性：把链路可靠性从单板级提高到了设备级。
• 简化组网及配置：可以将MC-LAG理解为一种横向虚拟化技术，将双归接入的两台设备在逻辑上虚拟成一台设备。MC-LAG提供了一个没有环路的二层拓扑同时实现冗余备份，不再需要繁琐的生成树协议配置，极大的简化了组网及配置。
• 独立升级：两台设备可以分别进行升级，保证有一台设备正常工作即可，对正在运行的业务几乎没有影响。
-Telemetry
一项监控设备性能和故障的远程数据采集技术，采用“推模式”及时获取丰富的监控数据，可以实现网络故障的快速定位。Telemetry具备如下特点：
• 采集数据的精度高，且类型十分丰富，可以充分反映网络状况。
• 一次订阅，持续上报。相比传统网络监控技术的查询一次上报一次，Telemetry 仅需配置一次，
• 设备就可以持续上报数据，减轻了设备处理查询请求的压力。
• 故障定位更快速、精准。
-无损网络与RDMA
CS6880系列交换机，为AIGC场景定制开发无损网络和RDMA运用。
RDMA（Remote Direct Memory Access）允许计算机直接从另一台计算机的内存中读取或写入数据，绕过操作系统内核和CPU，从而显著降低延迟和CPU开销。其核心优势包括：
• 零拷贝：数据直接传输到应用内存，无需多次复制。
• 低延迟：绕过协议栈处理，延迟可降至微秒级。
• 高吞吐：支持40/100/200 Gbps甚至更高带宽。
无损网络通过零丢包和低拥塞保障RDMA的性能，主要依赖以下技术：
lPFC（Priority-based Flow Control，优先级流控）
• 针对不同流量类型（如存储、计算、管理）划分优先级队列。
• 当队列出现拥塞时，接收方向发送方发送Pause帧，暂停特定优先级流量的发送，避免丢包。
• 风险：可能导致“暂停风暴”（PFC Storm），引发级联拥塞。
ECN（Explicit Congestion Notification，显式拥塞通知）
• 交换机在检测到拥塞时，标记数据包的ECN位，接收方通过ACK通知发送端降速。
• 结合DCQCN（数据中心量化拥塞控制）等算法，动态调整发送速率。
l 高可靠性
CS6880交换机支持模块化可热插拔1+1冗余电源和模块化可热插拔5+1冗余风扇，更换电源、风扇网络业务不中断。系统支持多份启动文件，即使启动文件损坏也能通过备份启动文件正常启动系统。所有端口支持线路快速Link Down检测，大大提升设备可靠性，更好的保证数据中心网络不间断运行。
l 高性能
CS6880交换机在采用多核CPU，相比普通CPU性能提升数倍，可以更好的处理业务数据和SDN/OpenFlow流量。CS6880交换机支持端口全线速转发，整机交换容量超越传统Crossbar框式交换机。
CS6880交换机支持独立的带外管理网口，保证网络故障时还有冗余通道进行管理；支持外接USB大容量存储，能够方便的进行软件升级、配置备份和日志记录；光口支持信号强度等信息读取，不需专业的分析仪器就能对光模块和光纤进行诊断分析；所有端口在交换机一侧，大大简化布线。
l 领先的VSF虚拟化
通过VSF虚拟化技术实现整个虚拟化系统中设备之间的信息共享及表项同步，VSF技术下的虚拟化系统整体性能及端口密度都得到了成倍的增长，突破了传统网络结构中单台核心设备的性能及端口密度限制，通过VSF技术可以实现跨设备的链路聚合，在简化网络配置的同时，提高了网络连接的带宽和可靠性，保证了网络的稳定运行。
VSF虚拟化技术基于成熟的DCNOS平台，采用通用软件架构设计，使得原系统支持的各种功能自然而然地继承到VSF系统中，保证了技术的延续性，以及功能的完整丰富。VSF全面支持IPv4、IPv6、MPLS以及安全等特性，并且保证用户可以高效稳定的使用这些功能。
l ImCloud云端管理轻松配置维护
支持云端管理，客户不需要单独部署本地网络管理系统，可以远程通过神州云科ImCloud云管理系统对设备进行管理和配置，大大减少了运维管理成本，难度也大幅度降低。
神州云科DCN云管理ImCloud方案是网络服务的新模式，基于云端实现网络服务和管理，将复杂的网络管理简单化、智能化、可视化，提升用户网络体验。实现“不懂IT也可以熟练管理、使用网络”。
l 多种管理检测方法洞察运行状态
网络设备除强大的性能和功能外还应具备完善的管理功能，该交换机具有丰富的监测网管功能，可实现任务异常、内存异常、交换芯片异常、CPU利用率、堆栈异常等方面的监测，而SYSLOG功能可方便地记录事件，便于事后查找和定位。
具备具备便捷安全的配置管理手段，支持标准SSH、SNMP v1/v2c/v3；Security IP功能可拒绝非法配置员，只有从合法的IP才能对交换机进行配置管理，防止非法用户登陆交换机。

产品规格

项目	CS6880-48C8QC-HI	CS6880-24B8QC-HI	CS6880-64QC-HI
交换容量	16Tbps	16Tbps	51.2Tbps
包转发速率	12000 Mpps	12000 Mpps	38100Mpps
端口规格	48个100G DSFP接口 +8个400G QSFP-DD接口	24个200G QSFP56接口 +8个400G QSFP-DD接口	64个400G QSFP-DD接口
端口特性	支持speed设定
	支持link-delay
	支持MTU
	支持管理口使能/去使能
	支持LF/RF告警
	支持端口震荡抑制
	支持端口聚合(静态聚合，动态聚合)
	支持LLDP
	支持添加端口description
MAC地址表	支持动态、静态MAC地址表项
	支持MAC地址自动学习和老化
	支持MAC地址迁移
VLAN	支持基于端口的VLAN(支持access,trunk模式，不支持hybird)
流量监控	支持sFlow
	支持Mirror-Session(span,erspan,CPU)
DHCP	DHCP Server和DHCP Client
	DHCP Snooping和DHCP Relay
IP路由	支持静态路由和默认路由
	支持ECMP，UCMP、策略路由
	支持普通hash，弹性hash
	支持BGP,BGP+(路由策略，路由聚合，硬件快切，BFD，路由反转抑制)
Ipv4特性	支持IPv4 arp
	支持ICMPv4
	支持IPv4 的 TCP、Ping 、Tracert、Socket、UDP、RawIP
Ipv6特性	支持IPv6 ND（Neighbor Discovery）
	支持ICMPv6
	支持IPv6 的 TCP、Ping 、Tracert、Socket、UDP、RawIP
QoS/ACL	支持数据面访问控制
	支持全局ACL
	支持端口ACL
	支持Ingress/Egress ACL
	支持根据源IP，目的IP，协议类型(icmp,tcp,udp,ipv4,ipv6),协议端口号定义匹配规则
	支持包操作：重定向，转发，丢弃
	支持Diff-Serv QOS
	支持CAR(基于packets/bytes限速)
	支持Sp，Wrr，Dwrr等队列调度机制
	支持流量整形
	支持拥塞避免
	支持Wred，ECN
	支持802.1p，DSCP优先级映射
流量统计	支持基于端口的pps、bps统计
隧道	支持GRE
无损网络	支持RDMA的PFC，ECN等无损以太网特征
	支持PFC死锁检测
	支持WRED，尾丢弃等拥塞避免机制
数据中心特性	支持Mclag
	支持vxlan
安全机制	支持命令行采用分级保护方式，防止未授权用户的非法侵入，为不同级别的用户有不同的配置权限
	支持数据日志
	支持ACL流过滤机制
	支持Parity检测/ECC检测修复
	支持kdump
	支持NAT
管理和维护	SNMP V2/V3
	支持config replace；config reload
	支持命令行接口（CLI）配置
	支持通过Console、Telnet、SSH等配置方式
	支持ztp
	支持warm-restart
	支持restconf/yang
	支持Python2，Python3
	支持系统日志和用户操作日志
	支持分级告警
	支持电源、风扇、温度告警功能
	支持NTP网络时间协议
	支持Ping、Tracert等调试信息输出
	支持FTP、TFTP、USB等方式上传和下载文件
	支持热补丁
	风扇模块支持温度、转速等监测
	电源模块支持温度等信息监测
电源	支持交流电源模块，直流高压输入	支持交流电源模块，直流高压输入	支持交流电源模块，直流高压输入
	支持热插拔，1+1冗余	支持热插拔，1+1冗余	支持热插拔，3+1冗余
输入电压	AC: 100-264Vac,50-60Hz	AC: 100-264Vac,50-60Hz	AC: 100-264Vac,50-60Hz
	DC：190-310Vdc	DC：190-310Vdc	DC：190-310Vdc
风扇	支持热插拔风扇，6（n+1 冗余）	支持热插拔风扇，6（n+1 冗余）	支持热插拔风扇，6（n+1 冗余）
物理尺寸(宽X深X高)	442mm×550mm×44mm	442mm×550mm×44mm	442mm×760mm×175mm
质量	<12kg （满配）	<12kg （满配）	<60KG（满配）
功耗	<250W （静态）	<250W （静态）	<350W （静态）
	<1300W （满载）	<1300W （满载）	<2600W （满载）
工作温度	0°C-40°C
工作湿度	5～95%RH

订购信息

型号	描述
CS6880-48C8QC-HI	新一代数据中心400G路由交换机（48个100G DSFP接口 +8个400G QSFPDD接口），主机标配2个电源（1+1冗余）和6个风扇（5+1冗余）
CS6880-24B8QC-HI	新一代数据中心400G路由交换机（24个200G QSFPDD接口 +8个400G QSFPDD接口），主机标配2个电源（1+1冗余）和6个风扇（5+1冗余）
CS6880-64QC-HI	新一代数据中心400G路由交换机（64个400G QSFPDD接口 +2个25G SFP28接口），主机标配4个电源（3+1冗余）和6个风扇（5+1冗余）
100GBASE-DAC	100G DSFP铜缆套件，0.3米，仅适用于同型号交换机100G DSFP接口，可用于VSF虚拟化或是短距数据连接
100GBASE-AOC	100G DSFP光缆套件，20米，仅适用于同型号交换机100G DSFP接口，可用于VSF虚拟化或是短距数据连接
DSFP-SR	100G 光模块-DSFP-多模（850nm，MMF OM3 80m；OM4 120m）-LC接口
DSFP-LR	100G 光模块-DSFP-单模（1310nm，SMF，2km）-LC接口
QSFP56-SR4	200G 光模块，多模（850nm，MMF OM3 70m；OM4 100m）- MPO接口
QSFPDD-DR4	400G 光模块-QSFPD-单模（1310nm，SMF，500m）- MPO接口
